[ERWIN][ORACLE] erwin 연동해서 오라클 테이블 만들기











erwin이란?



DB를 설계 하기 위해 필요한 ERD개체 관계계다이어그램을 만드는 프로그램이다.



DB를 다루는 개발자들에게는 알면 좋은 프로그램인데

깔기 조금 어렵고 복잡하니 ㅜㅜ 구글링으로 열심히 깔아보자 ㅜㅜ









erwin을 깔았다 치고 실습하기>>>>>>>>>>>>>>>>>>>>>>>>>











                                                                     첫 화면

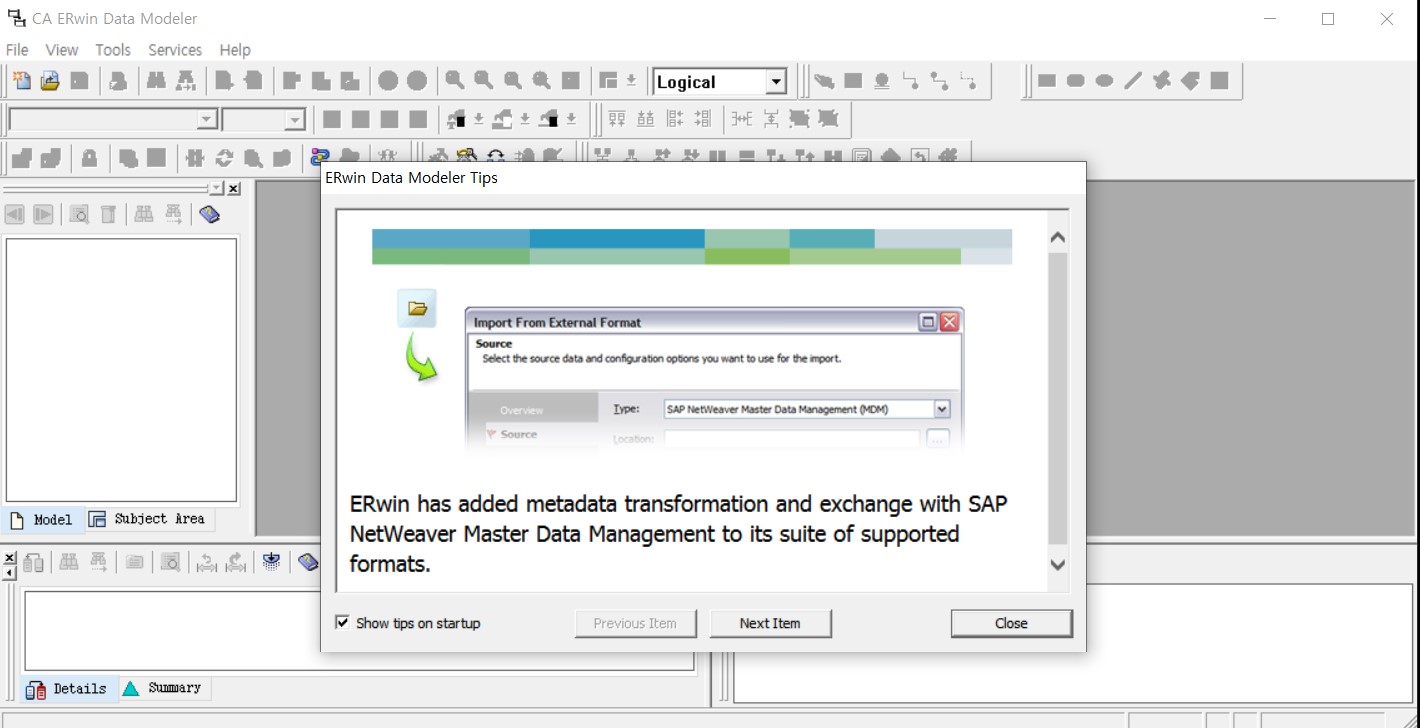

erwind을 시작하면 첫화면이 뜨는데 무족권 close 눌러주기

show tip 해제하면 뜨진 않치만 혹시 나중에 정보를 알 수 있으니 해제는 본인 맘 ㅎㅎ

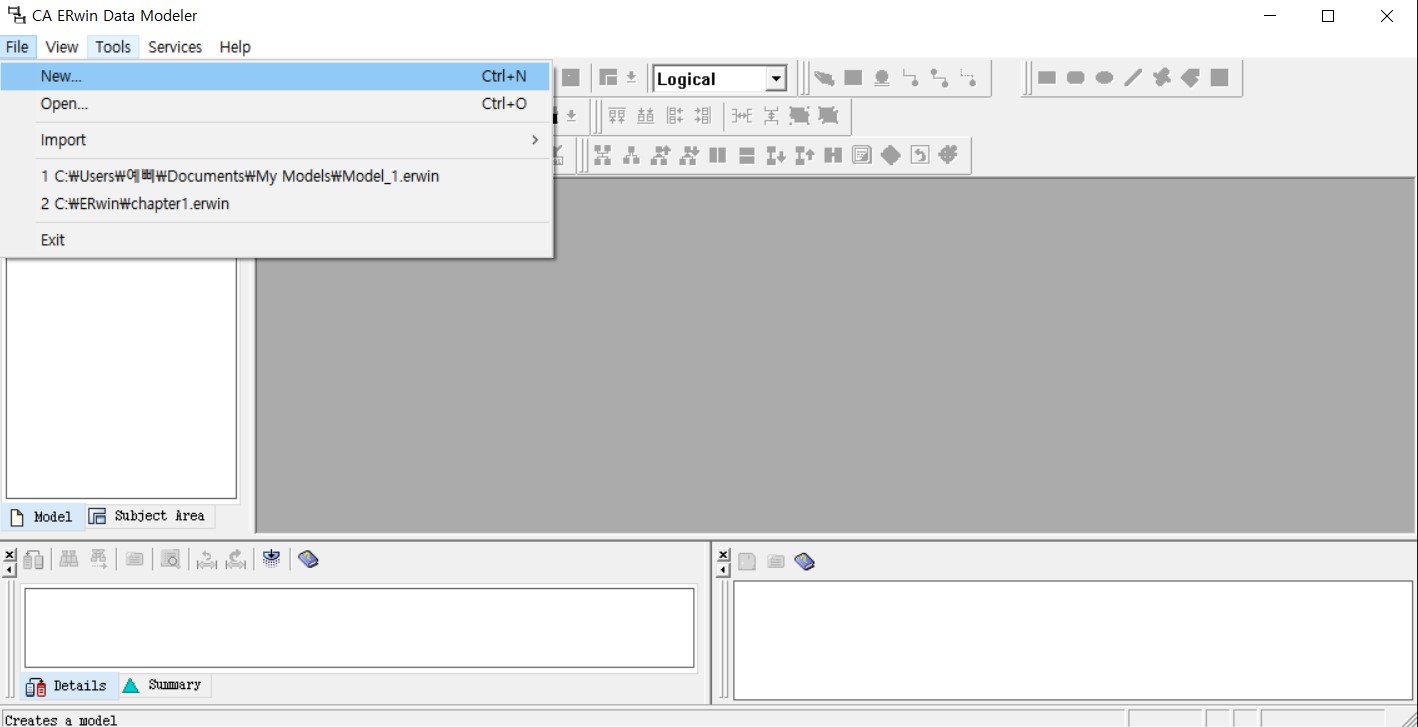

첫 파일 생성은 [file] ->[new] 를 눌러줍니다.

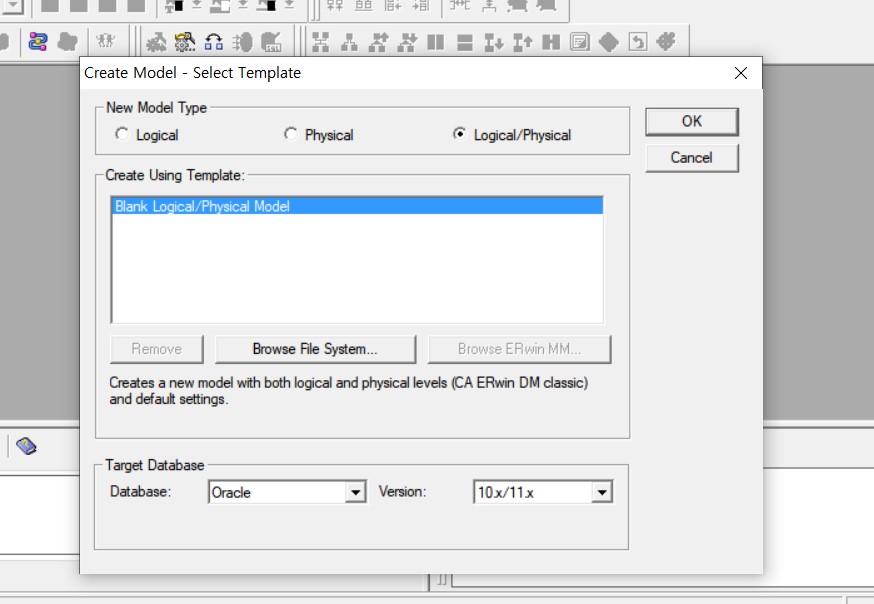

파일 생성 창이 뜨는 데 여기선 무족권 logical/physical을 눌러주고

db는 본인이 사용하고 있는 데이터 베이스 프로그램으로 연동시켜주면 됩니다!

(저는 오라클이여서 오라클로 연동했어요~~~^^)

만약? 여기서 데이터베이스 연동을 잘못했다면

걱정 ㄴㄴ physical로 바꾸어서 database ->choose database 누르면 바꿀 수 있습니다~~

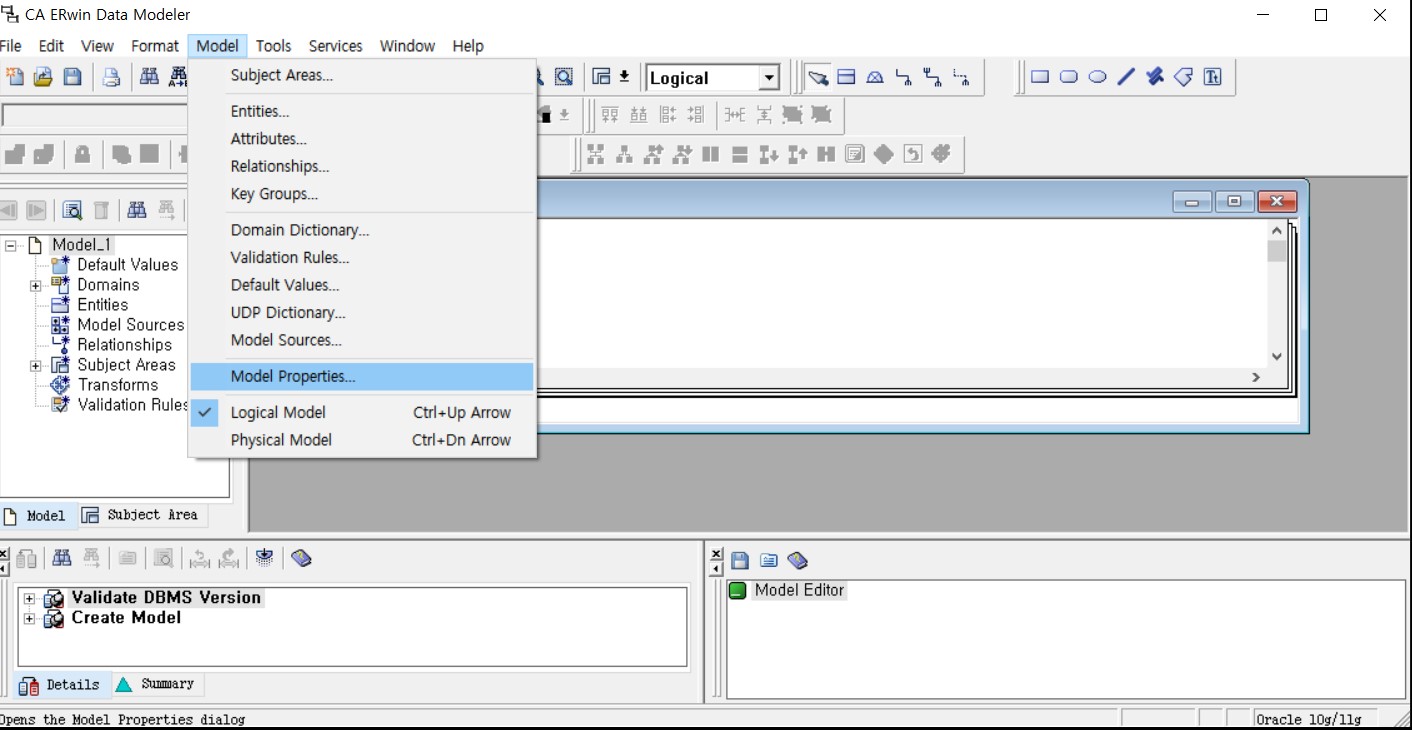

파일 생성을 했다면 이제 내가 사용할 수 있는 도구를 만들어 주기 위해서 모델로 들어가서

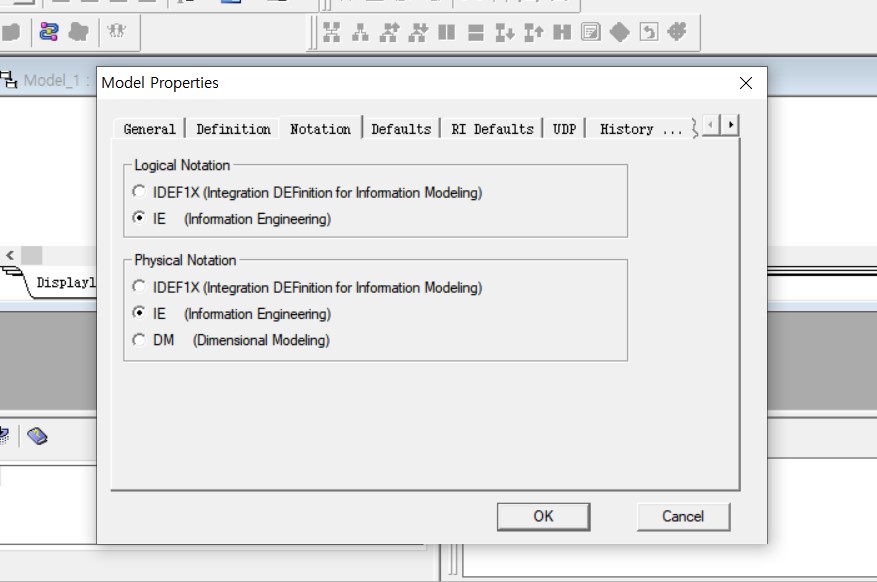

전부 IE로 설정해 줍니당아아









그러면 도구가 이렇게 바뀌어용 바꾸고 나서 확인해보기

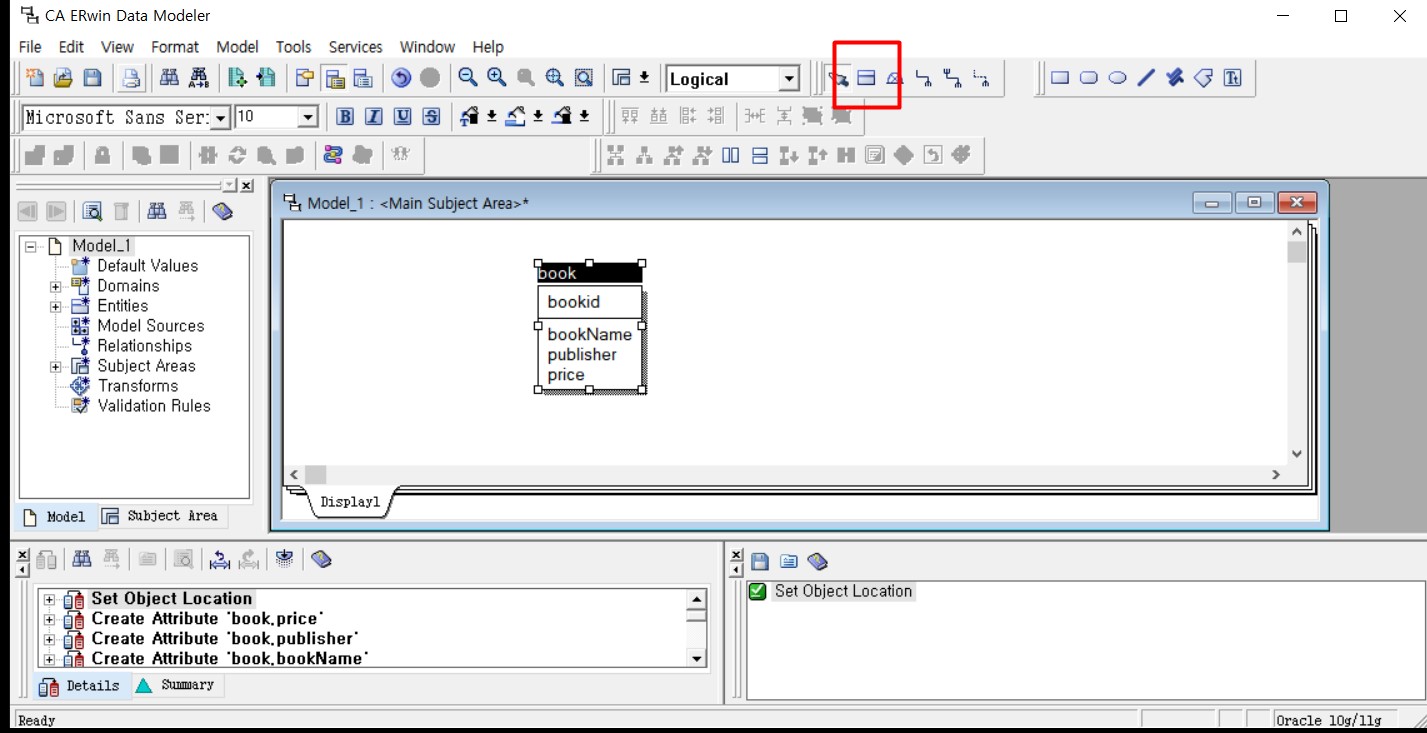

바꾸었다면 이제 테이블을 만드는 데요 테이블을 만들땐 저위엔 엔티티(빨간박스)를 눌러줘서 본인이

넣고싶은 테이블 명 > 코드 > 테이블 정보를 입력해 주시면 됩니다앙ㅇ







정보를 다 입력했다면 그에 맞는 값을 줘야겠죠?? 문자는 문자수에 맞게 숫자는 INT인지!!!!!



여기서 중요!!!! 무족권 PHYSICAL모드로 바꾸어야 가능합니다

논리적으로 된 상태에서 테이블을 만들고

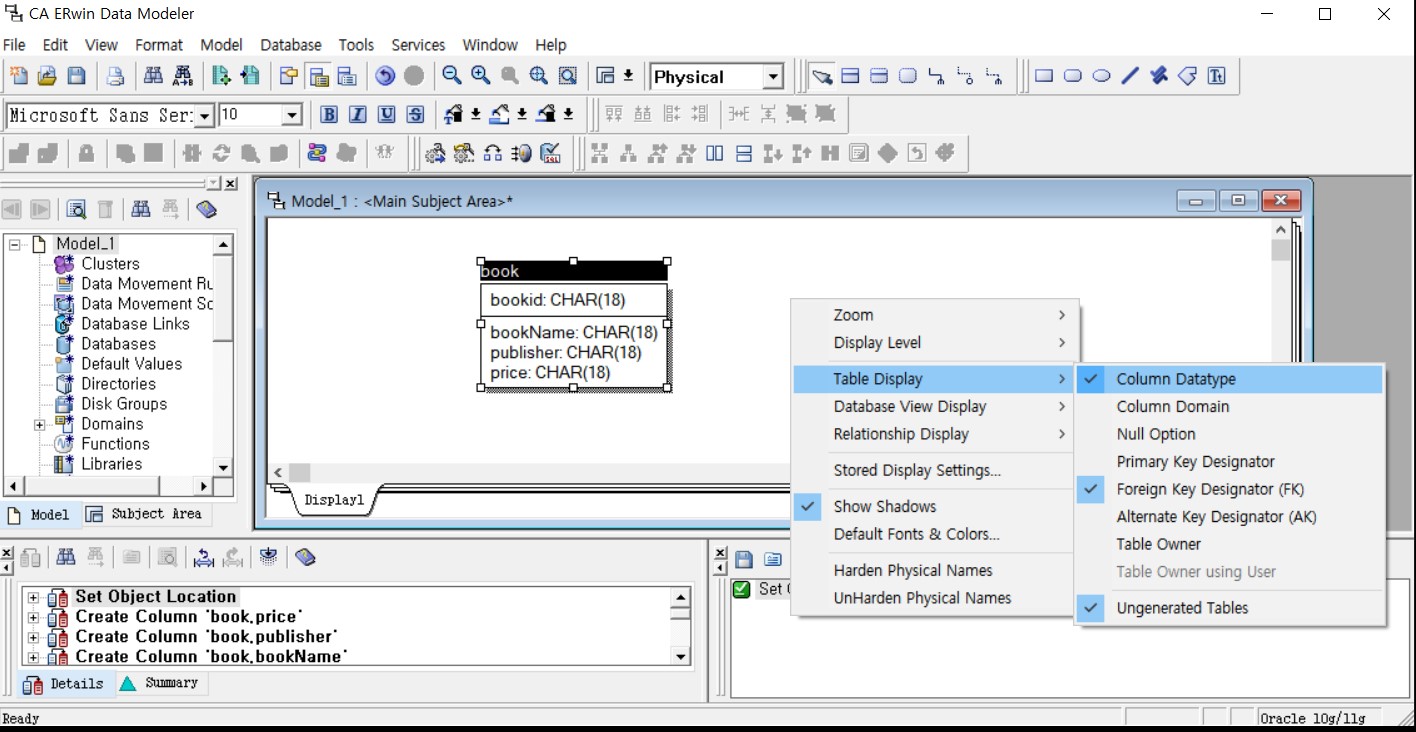

피지컬로 바꾼 다음에 화면에 오른쪽 마우스 커서를 누르고 [table display] -> [column datatype]을 눌러주면

전이미 눌러놔서 보이는데 저렇게 정보마다 값을 매겨줘요

하지만 이건 본인 입맛에 바꾸기!!!!

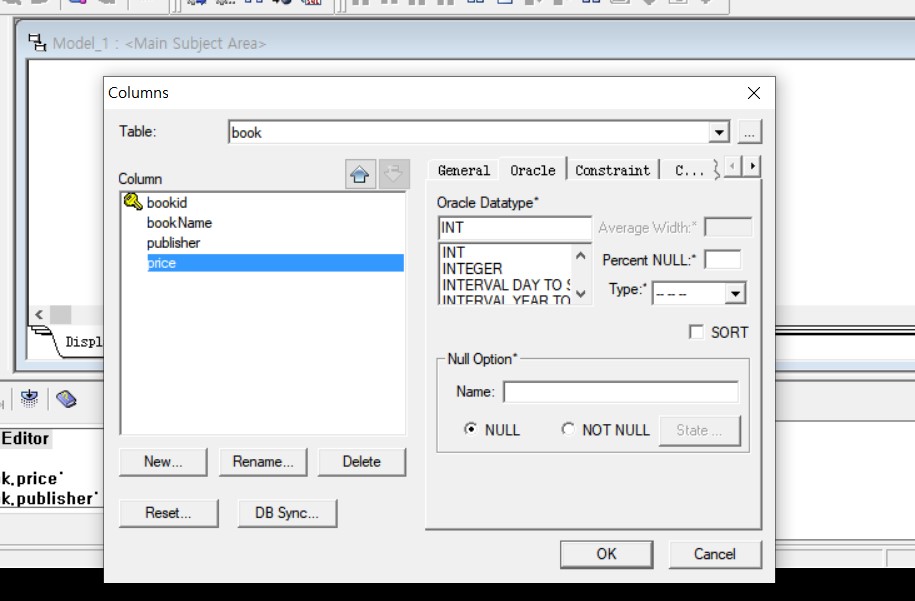

문자열 값을 늘리고 싶거나 숫자로 바꾸고 싶으면 테이블을 더블 클릭하면 바꿀 수 있습니다.









요렇게요요용ㅇㅇㅇ 바꾸어주기











전 이렇게바꾸어줬어요 참고로 대소문자는 관련없습니다~~













다 만드셨으면 저장 해주시면 됩니다.

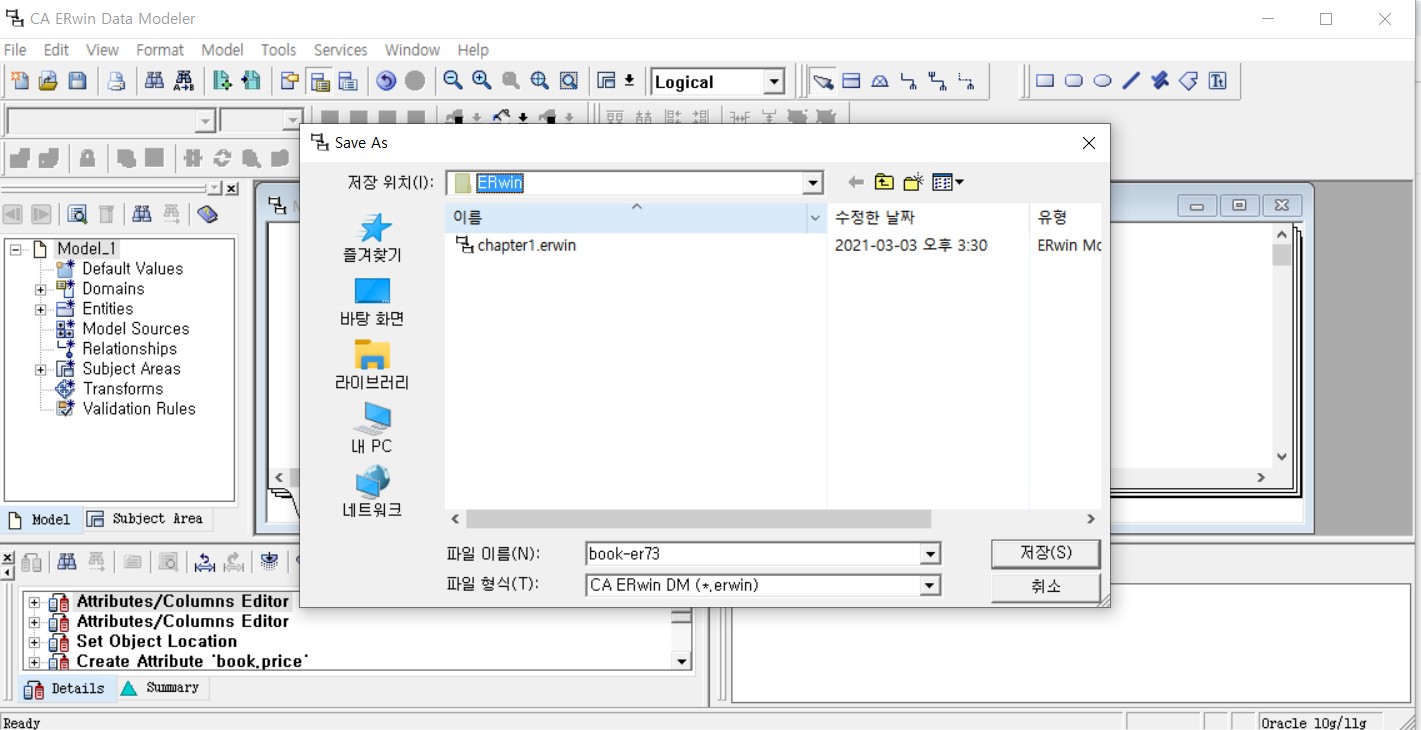

[file] ->[save as] 눌러주면 저장 창이뜹니다 씨드라이브에 파일하나만들어서 아예 거기에만 넣어주시는게 좋아요~~











저장이 다 되셨다면













툴을 저희 사용하는 걸로 맞춰야해요

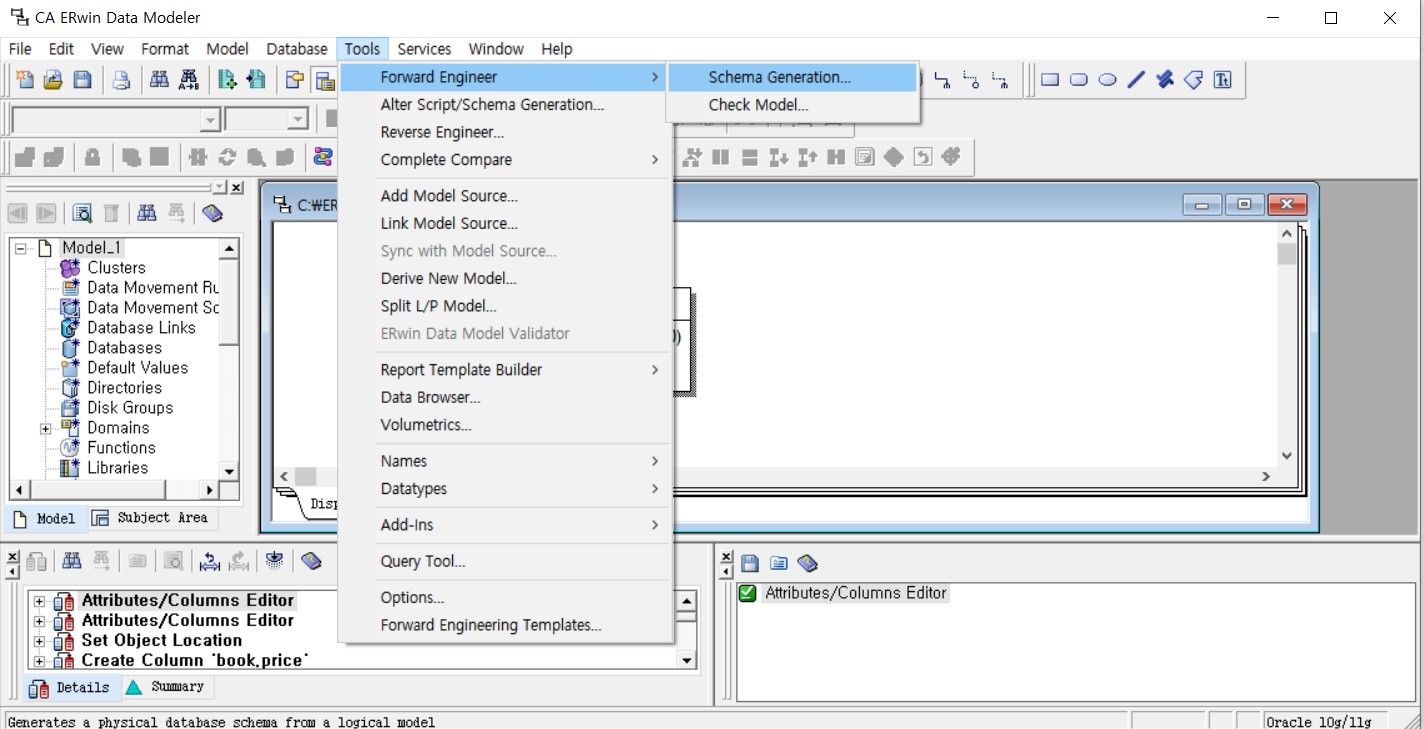

[tool] -> [forward engineer] ->[schema generation]











여기서 원래 체크되있던 것을 해제해야 합니다!

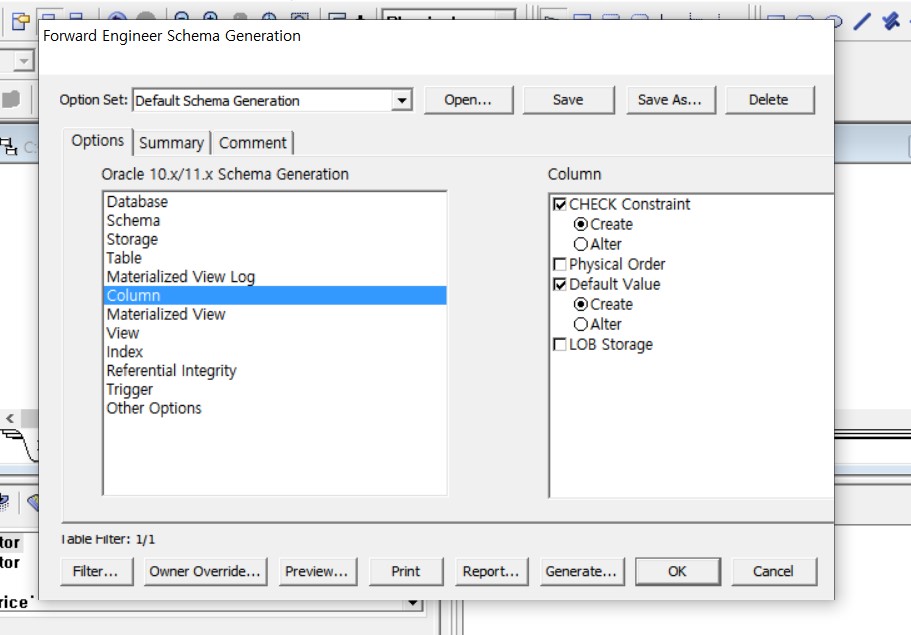

1. column -> physical order 해제

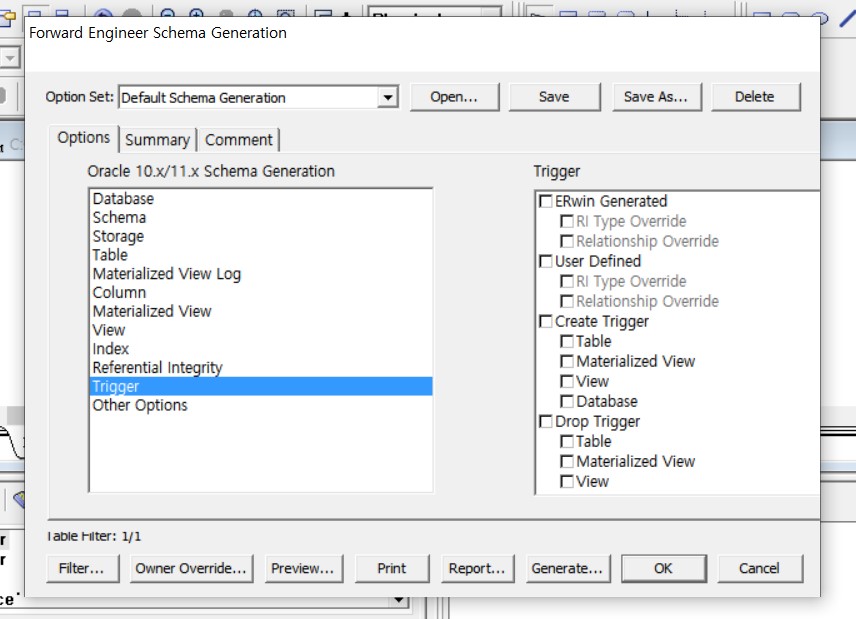

2.trigger -> erwin,user 전부 체크되있던 것을 해제 해줍니다

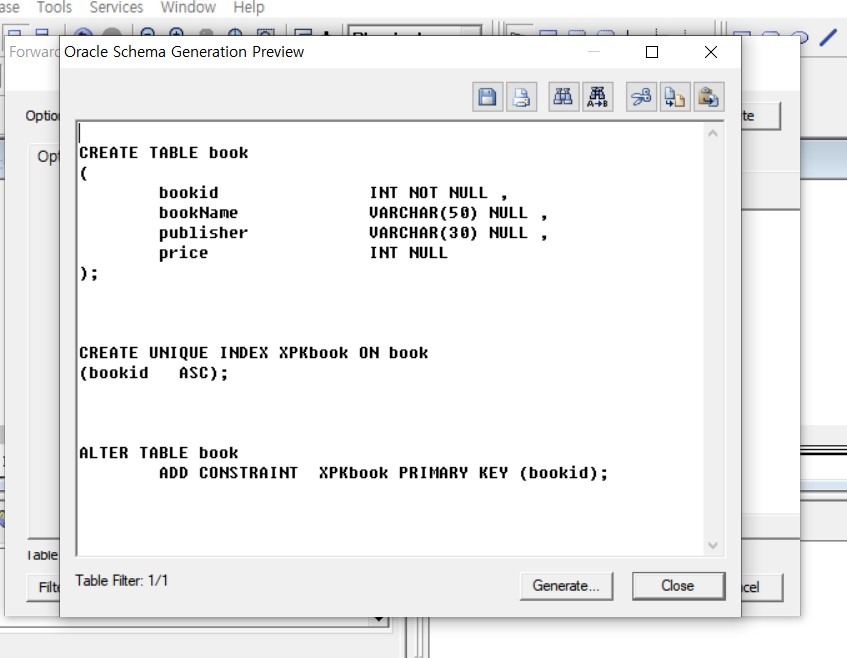

그리고 preview를 눌러주면!













테이블 스키마가 자동 완성됩니다!!!

복붙해서 쓰셔도 되고 generate 눌러서 오라클 연동해서 쓰셔도 됩니다~~~~~~~

전 그냥 복붙해서 정보까지 넣어서 실행하는 편입니다~~

앞으로 테이블 일일이 다쓰지 마시고 erwin 하세요~~@@
